滚球app官网 N沟说念 vs P沟说念MOS管, 奈何选才不踩坑? 一文搞懂选型要道

在电子电路野心、元器件选型经过中,MOS管是最常用的开关/放大器件之一,而N沟说念(N-MOS)和P沟说念(P-MOS)的聘请,奏凯决定电路能否贯通使命、本钱是否可控,致使会不会出现“烧管”隐患。好多东说念主选型时只看参数,忽略沟说念类型的中枢各异,最终踩坑返工、调试反复。今天就从旨趣、场景、选型妙技三方面,帮你绝对理清两者的分别,选对不踩坑。

一、先搞懂中枢各异:旨趣层面的本色分别

MOS管的中枢是“电场范围导电”,沟说念类型的不同,本色是载流子类型、导通条目、电路接法的各异,这是通盘选型的基础。

1. 载流子与导通速率:决定性能上限

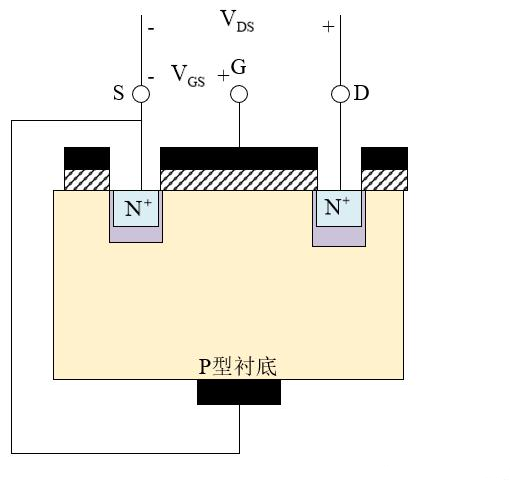

N-MOS:载流子是电子,电子的迁徙率远高于空穴(P-MOS载流子)。肤浅说,电子跑的更快,是以N-MOS的开关速率更快、高频性能更好,合适高频开关、快速反馈的场景。

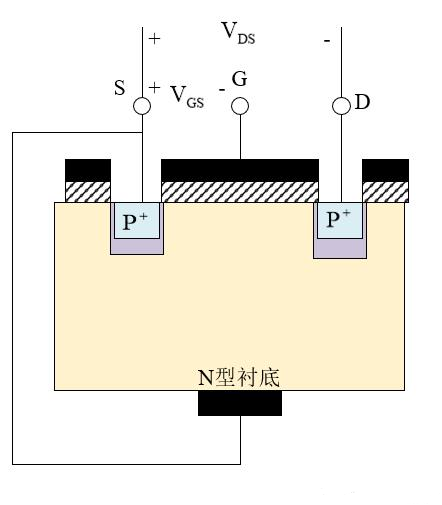

P-MOS:载流子是空穴,迁徙率低,开关速率慢、高频损耗大,仅合适低频、低速开关的肤浅场景。

2. 导通条目:高下电平范围的中枢逻辑

MOS管导通的要道是“栅源电压(Vgs)达到阈值”,但N、P-MOS的导通电平完全相背,这是电路接线和范围的中枢:

举个透习尚子:N-MOS像“高电平开门”,给高电压就通电;P-MOS像“低电平开门”,拉低电压就通电,反之则断电。

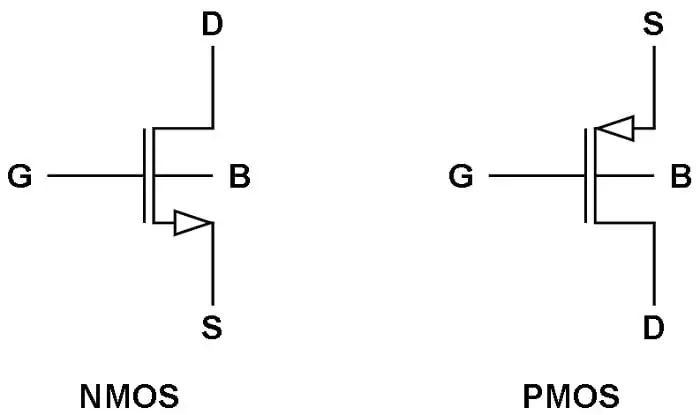

3. 电路接法:源极接地/接电源的固定逻辑

这是选型时最容易踩坑的点,不同沟说念类型对应固定的电路承接样貌,接反奏凯无法使命:

N-MOS:源极(S)必须接地,漏极(D)接负载电源正极。范围时,栅极(G)输入高电平,Vgs为正,管导通。

P-MOS:源极(S)必须接电源正极,漏极(D)接负载。范围时,栅极(G)输入低电平,Vgs为负,管导通。

肤浅记:N-MOS“源极接地”,HG官网(HoGaming)P-MOS“源极接电源”,这一规矩决定了两者在电路中的适用场景。

二、场景化选型:看讹诈场景选对不选贵

了解旨趣后,中枢看“电路拓扑、范围难度、本钱需求”三大维度,不同场景选对应沟说念类型,终结和本钱双优。

1. 首选N-MOS的场景:90%的常用开关场景

N-MOS因导通电阻低、开关快、本钱低,是绝大巨额场景的首选,尤其这些情况:

低端开关(负载接地):负载一端接电源,另一端接MOS管漏极,源极接地。比如LED指引灯、小电机接地范围、传感器供电开关,奏凯用N-MOS,接线肤浅、范围便捷。

高频开关场景:如开关电源、PWM调光、逆变器、高频加热建造,N-MOS的高频特点能减少损耗,提高电路终结。

大电流/大功率场景:N-MOS更容易作念到低导通电阻(Rds(on)),大电流下发烧少,贯通性更强,合适电机驱动、大功率电源、汽车电子等大负载场景。

逻辑范围电路:数字电路中,N-MOS更适配CMOS逻辑的低电平范围,兼容性更好。

2. 只可选P-MOS的场景:高端开关的刚需

P-MOS固然性能稍弱,滚球app但在高端开关(负载接电源正极)中无可替代,这亦然唯独必须选P-MOS的场景:

高端开关(负载接电源):负载一端接地,另一端接电源正极,需要范围电源正极的通断。比如电板供电建造的电源总开关、汽车电子中电板到负载的供电范围,必须用P-MOS。因为N-MOS源极接地,无法奏凯范围电源正极,强行接会导致Vgs无法达到导通阈值,管子始终截止。

低压、小电流、低频场景:如袖珍便携建造(蓝牙耳机、智高手环)的电源开关,对速率要求低,只需肤浅通断,P-MOS本钱低、接线更适配。

3. 避坑教唆:这些演叨选型千万别犯

低端开关选P-MOS:完全没必要,不仅范围复杂(需要负电压驱动),还会加多本钱和电路复杂度,熟习弄巧成拙。

高端开关选N-MOS:都备不成行,N-MOS源极必须接地,无法范围电源正极,管子无法导通,电路无输出。

高频场景选P-MOS:P-MOS开关速率慢,高频下损耗大,会导致发烧严重、终结低,致使根除器件。

忽略阈值电压(Vgs(th)):N-MOS的Vgs(th)一般为2-4V,范围时要保证Vgs弘大于阈值,确保完全导通;P-MOS同理,幸免半导通景况导致发烧。

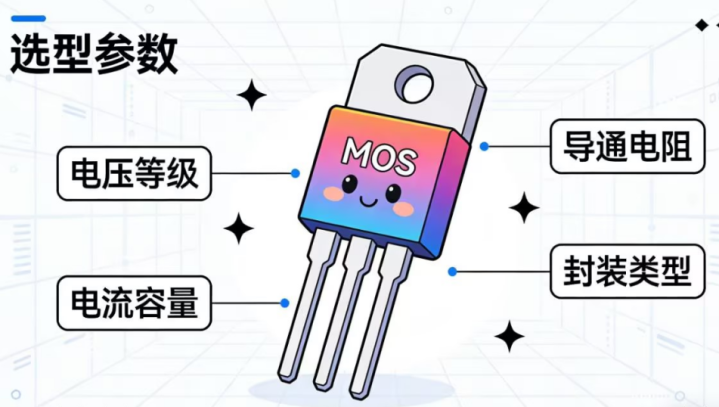

三、进阶选型妙技:除了沟说念类型,还要看这些参数

选对沟说念类型仅仅第一步,连结参数精确匹配,材干竟然“不踩坑”,中枢关爱4个要道参数:

1. 漏源电压(Vds):匹配电路供电电压

Vds是MOS管能承受的最大电压,必须大于电路的最大供电电压,并留1.2-2倍余量。比如12V电源供电,选Vds≥24V的MOS管,幸免过压击穿。

2. 导通电阻(Rds(on)):决定发烧和功耗

Rds(on)越小,MOS管导通时的损耗(P=I²×Rds(on))越小,发烧越少。

大电流场景(如10A以上):优先选Rds(on)≤10mΩ的N-MOS,减少发烧。

小电流场景:Rds(on)≥50mΩ也可得志需求,无需追求过低。

3. 漏源电流(Id):匹配负载最大电流

Id是MOS管能耐久贯通使命的最大电流,必须大于负载的最大使命电流,相同留余量。比如电机额定电流5A,选Id≥10A的MOS管,幸免过流烧管。

4. 栅源电容(Cgs):影响开关速率

Cgs越小,开关速率越快,高频损耗越低。高频场景(如MHz级PWM)优先选Cgs小的N-MOS;低频场景(如kHz以下)可忽略该参数。

四、牵挂:3句话措置选型

看拓扑选沟说念:负载接地→选N-MOS(低端开关);负载接电源→选P-MOS(高端开关),这是中枢前提,接反必翻车。

看性能选参数:高频、大电流、大功率→N-MOS+低Rds(on)+高Id;低频、小电流、便携场景→P-MOS即可,兼顾本钱。

留余量保贯通:Vds、Id等参数务必留1.2-2倍余量,幸免顶点工况下器件损坏,减少后期调试本钱。

MOS管选型莫得“都备的是非”滚球app官网,惟有“适配的聘请”。先明确电路拓扑和场景,再连结沟说念类型和中枢参数筛选,就能即兴避让90%的选型坑,让电路贯通高效运转。
